2018年9月30日全天周投映テスト(4)

いちばんぼしメンバーで、全天周投映の試写を行いました。

試写の前に、翌月の投映準備
星座絵投影機の入れ替えと調整作業を行いました。

DSC03049
朝焼け・夕焼け投影機の方向調整中

そして試写会。
今回は、AMATERAS Dome Playerというソフトを使って、ドーム向け映像素材の再生を試みました。

写真は、試写に使用した太陽~私たちの母なる星~
ヨーロッパ南天天文台(ESO)が制作したプラネタリウム作品(The Sun – Our Living Star –)を合同会社アルタイルが邦訳・配布しているもの。
全天周で見る映像は、なかなかの迫力です。
身近に感じる太陽ですが、その成り立ちや仕組みを知る程に、地球や生命といった存在が、奇跡的なものであることを再認識させられます。
12月の児童センターのクリスマスイベントでお披露目出来るかもしれません。

DSC03106
DSC03064

DSC03119
地球をバックに記念撮影(照明を失敗。。。)

2018年9月2日,8日プラネ投映と全天周投映テスト(3)

鴻巣児童センターのプラネタリウムは、施設開設当時の昭和54年に稼動開始しました。(当時の名称はおおとり児童館)

以来39年間、沢山の方々に星空の魅力を届けて来ました。

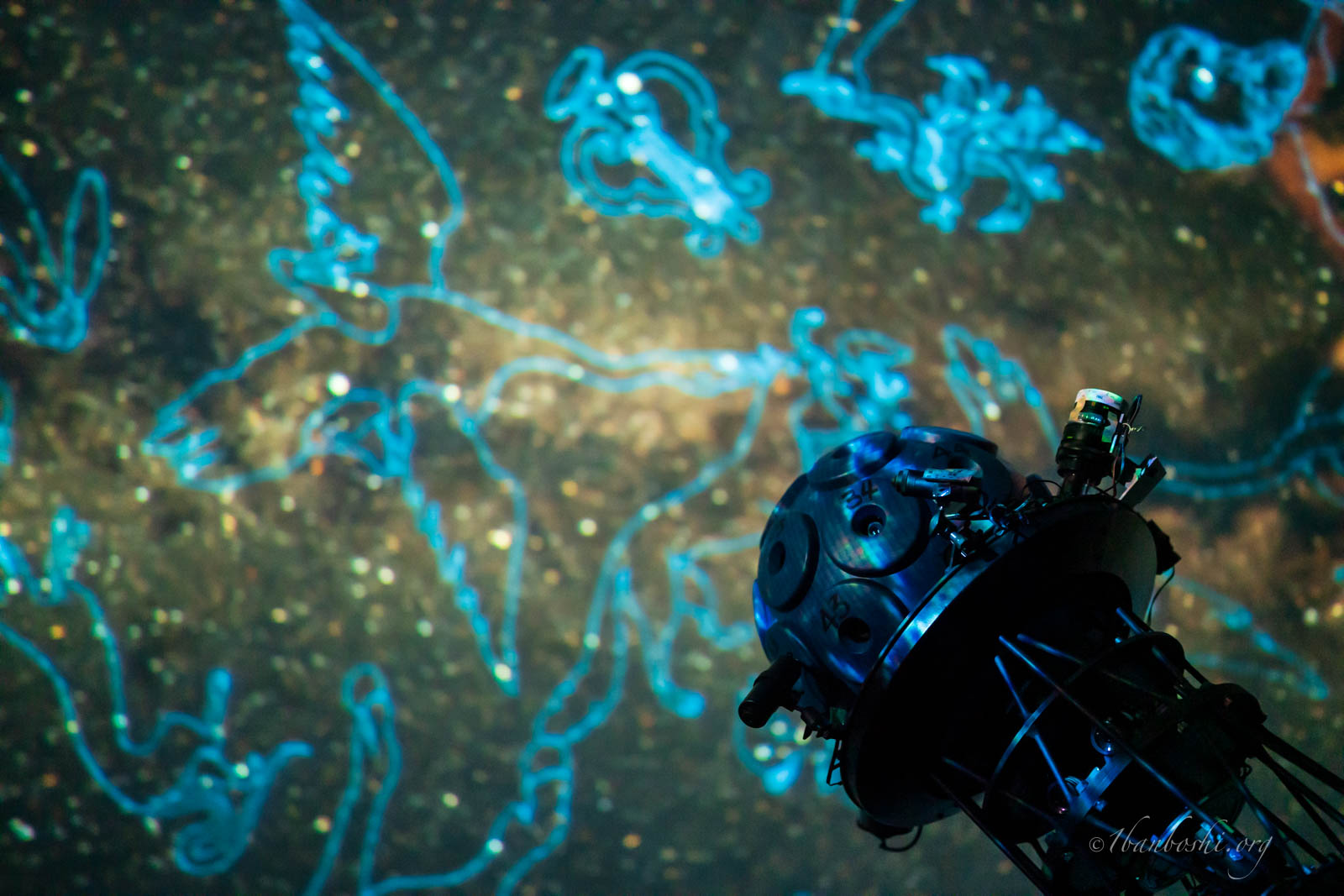

投影機のMS-10は、今なお美しい星空を再現し、心休まるひと時を与えてくれます。

この投影機は、現在・過去・未来の地球上の任意の場所からみえる星空を忠実に再現します。

DSC02149-3
投影終了後、解説を担当したYさんと、案内係をしてくれた教育実習生のNさん

そして、このプラネタリウムのドームを使って、今私達が取組んでいるのが、全天周投映システム ※ の構築です。

国立天文台が開発・配布している、4次元デジタル宇宙ビューワー「Mitaka」という、優れたソフトウエア。
そして、全天に表示出来るように強化したプロジェクター。
これらを組み合わせて、これまで表現出来なかった世界がドームに一杯に広がります。

地球から離れて、惑星や太陽系の様子、天の川銀河の様子、銀河系、銀河団、そして宇宙の大規模構造に至る、最新の天文学により解き明かされた宇宙の姿。
これらをダイナミックに視点を変えながら見ていただくことが出来ます。

この全天周投映システムの調整も、今回で概ね見通しがついてきました。
もう少しで、みなさまにお披露目出来そうです。

投映の様子とあわせていくつか写真を掲載します。

スライドショーには JavaScript が必要です。

DSC02266-Edit
火星に近づいてみる

※ 全天周投映システムの構築には、市民活動支援基金を活用しています。

2018年6月23日 全天周投映テスト(2) & 補助投影機メンテナンス

この日、有志が集まって、全天周投映システムの2回目のトライヤルを行いました。
その後、ガタつきが気になっていた、星座絵投影機などのメンテナンスを実施しました。

DSC09739
最適な設定を見つけるのに苦戦中
DSC09746
投影機たちのガタつきが解消され、夏の星座の設定も完了!



スライドショーには JavaScript が必要です。

全天周投影システム投映トライアル

いちばんぼしでは、市民活動支援基金を活用して「全天周投影システム」の構築を進めています。
5月6日に、はじめての投映確認を実施しました。
4次元デジタル宇宙ビューアー「Mitaka」の映像をプロジェクタとコンバージョンレンズを介してプラネのドームに表示するテストです。
いくつかの課題はありますが、とても迫力ある映像を表示出来る事が確認できました。
みなさまにご覧いただけるように、鋭意準備中です。

DSC08216
コンバージョンレンズを取り付けたプロジェクター
DSC08194
Mitakaの初期設定
DSC08209
ひとまずドームに映像が映る
DSC08236
地球から離れて、宇宙に出かける様子も全天周映像でご覧いただけるようになります
DSC08212
働くプロジェクター

おたのしみに!

Twitterはじめました♪

いちばんぼしとしてのTwitterがはじまりました!

我々いちばんぼしが投映やメンテナンスをお手伝いさせていただいている、児童センタープラネタリウム。長年地元のみなさんに愛されている、かなりの大ベテランとなった機械をたいせつに守りながら 新しい技術も取り入れて

これからもたくさんの親子連れのみなさんに楽しんでいただければいいなあと思っています。

いちばんぼしTwitter

★はじめましてのかたへ★

わたしたちいちばんぼしがボランティアで投映やメンテナンスをさせていただいているのは、

鴻巣児童センターのなかにあるプラネタリウムです。

だいたい月に四回ほど、メンバーが投映を行っています。

20180421025512

建物外観です。週末にはお子さんや保護者さんで賑わっています。

入り口で受付を済ませてから入館します。





20180421025624

二階に上がるとプラネタリウム室。

定刻10分前くらいにご案内を開始します。お好きなお席にどうぞ♪



20180421025700

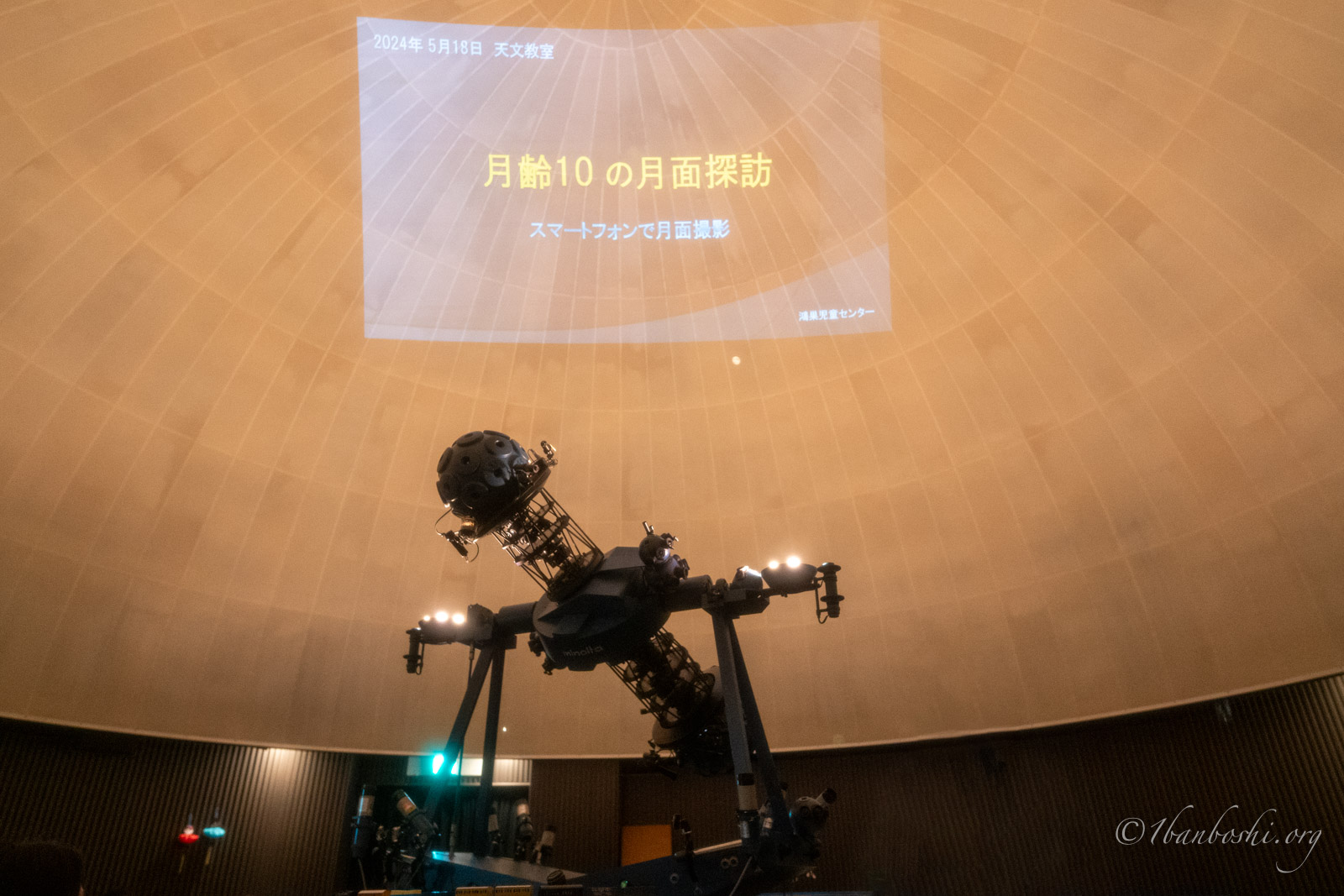

ミノルタMS-10という大ベテランの投映機と、星好きのメンバーがお待ちしています。

季節の星座、神話などを、満天の星空と共にご案内します。



児童センターさんには図書コーナー、卓球台やバドミントン貸出などもあって、投映の前後もお子さんと楽しく過ごせると思います♪

料金は無料です。投映スケジュールは、ホームページや児童センターさんのパンフレットで最新情報をチェックしてくださいね。おまちしています。



★児童センター内の施設ですので、すみませんが大人だけでのご入館はできません。大人のかたは、よかったら駅前観望会など、他のイベントに是非遊びにいらしてくださいね。

■鴻巣児童センター

鴻巣市本町3-12-24

プラネタリウムやいちばんぼしに関する個別のお問い合わせは、児童センターさんではなくこちらのホームページより直接ご連絡ください

2017年11月4日 プラネ大掃除

プラネタリウムの大掃除を実施しました。

IMG_3461
集合写真 午前の部
  • いろんな所の掃除
    • 投影機本体
    • 補助投影機、スライド投影機などのレンズ
    • スリップリング
    • 投影機の下のスライド投影機設置板とその下
    • 投影機下のカバーの中
    • コンソール周辺
    • コンソール横
  • 電球など消耗品の棚卸し&ラベルづけ

スライドショーには JavaScript が必要です。

IMG_3484
集合写真 午後の部
IMG_9952
投影機の下から救出されたモノたち

府中市郷土の森博物館プラネタリウム訪問 2017年10月9日

この日は、現在の投影機、五藤光学研究所社製のGL-ATの最終日ということで、行ってきました。
まずは一般投影の最後の回「銀河鉄道の夜」を観賞。開始前には館長さんの挨拶あり。リニューアル後の投影機は、五藤の最新鋭・最高級機のケイロン3で、来年5月頃再オープンとのこと。
投影の前半は女性解説員による今夜の星空生解説、後半はKAGAYAスタジオ製作の全天周番組「銀河鉄道の夜」。綺麗な映像でした。

17時からは、事前申し込みの特別企画「プラネタリウム投影機GL-ATのひみつ」
この投影機は20m級の大型ドームに対応する、五藤光学製の二球式(恒星球[後述]が二つある)投影機で、約30年前から使われてきました。GLシリーズとしては日本では他に宇都宮と高崎にあります。(海外にはあるかどうか知りません)

GL-AT全体

まずは日の入りから星空が出るまで一通り投影。
その後、本体を立てて照明を当て、五藤光学の技術者の方が説明をしながらカバーをはずしていきます。

分解開始
スリップリングが見えてきます。

分解後中央部拡大
スリップリングとは
投影機のいろいろな部分が回転し、その先に電球やモーターがついていますが、直接電線でつなぐと回転したときに線がねじれてしまいます。そこで、同心円状の電極にブラシと呼ばれる部品を接触させて電力を供給しています。その部分をスリップリングといいます。古い投影機では、カバーがなくスリップリングむき出しのもののあります。

スリップリングむきだし

既に引退した投影機の展示されているスリップリング。

スリップリング展示

我が鴻巣のミノルタMS-10のスリップリング。

MS-10スリップリング
タコの吸盤のような形のものがたくさんついている二つの大きな球体が恒星球。

恒星球

吸盤のようなもの一個一個が投影ユニットで、星の位置に相当する部分に星の明るさに応じた大きさの穴があいた恒星原盤を強力電球で照らして、レンズでドームスクリーン上に投影します。投影ユニットが全部で32個あり、空全体に星を映しています。それらをいくつかはずして、内蔵されている、地平線下に星が映らないようにするシャッターなどを見せてくれました。写真がないのが残念です。その状態で恒星電球を点灯。

恒星ランプ点灯

まぶしいです。メタルハライドランプと呼ばれる放電系の電球で、紫外線が出ているので直視しない方がよいとのこと。
恒星球の先に突き出しているのが、太陽、月、惑星の投影機が並ぶ「惑星棚」。

惑星棚

地球から見たときの複雑な惑星の動きを歯車の組み合わせで再現しています。月投影機は満ち欠けの機能があり、装置が複雑、大型になります。
こちらが、イベント終了時の姿です。30年間お疲れ様でした。

分解後

この回は、他のプラネタリウムの顔見知りの解説員さんとか、有名プラネタリウム番組の監督さんとか、知り合いのマニアの人とか、話している内容からして関係者と思われる人とか、結構いらっしゃってました。

MS-10との比較
鴻巣のプラネタリウム投影機ミノルタMS-10は府中のとは逆に、中心に近いところに惑星棚が、その先に恒星球がついています。

MS-10全体

このタイプは、ダンベル型とか、最初に作ったメーカー名からツァイス型とか呼ばれます。それに対し府中のはモリソン型と呼ばれます。ちなみにモリソンとは、建設資金を提供した基金の名前で、元は人名なのでしょう。ツァイス型では惑星等の年周運動をさせるための伝達軸が惑星棚全体を貫いていますが、モリソン型では惑星棚が南北に分かれているので、それぞれ別のモーターを使い、電気的に同期させて動かしています。重量のある恒星球が中心に近いモリソン型が力学的には有利といわれています。
日本の二大メーカーでは、ミノルタ(現・コニカミノルタ)がツァイス型を、五藤がモリソン型を採用しています。この前訪問した久喜も五藤製でモリソン型。最近は惑星投影機を本体から分離し、恒星球が一つだけの一球式も増えています。府中の更新後のケイロン3も一球式。

参考文献 伊東昌市著「地上に星空を」裳華房1998年 絶版。アマゾンでは中古本にずいぶん高値がついている。
