もう一つの黒いMS-10 と S-3

鴻巣児童センターで使われているプラネタリウム投影機は1979年製造のミノルタ(現コニカミノルタ)のMS-10という機種です。この型の投影機は10mクラスのドームでよく使われているポピュラーな機械で、その1号機(1966年製造)が昨年(2021年)、国立科学博物館より重要科学技術史資料(愛称:未来技術遺産)に登録されました。

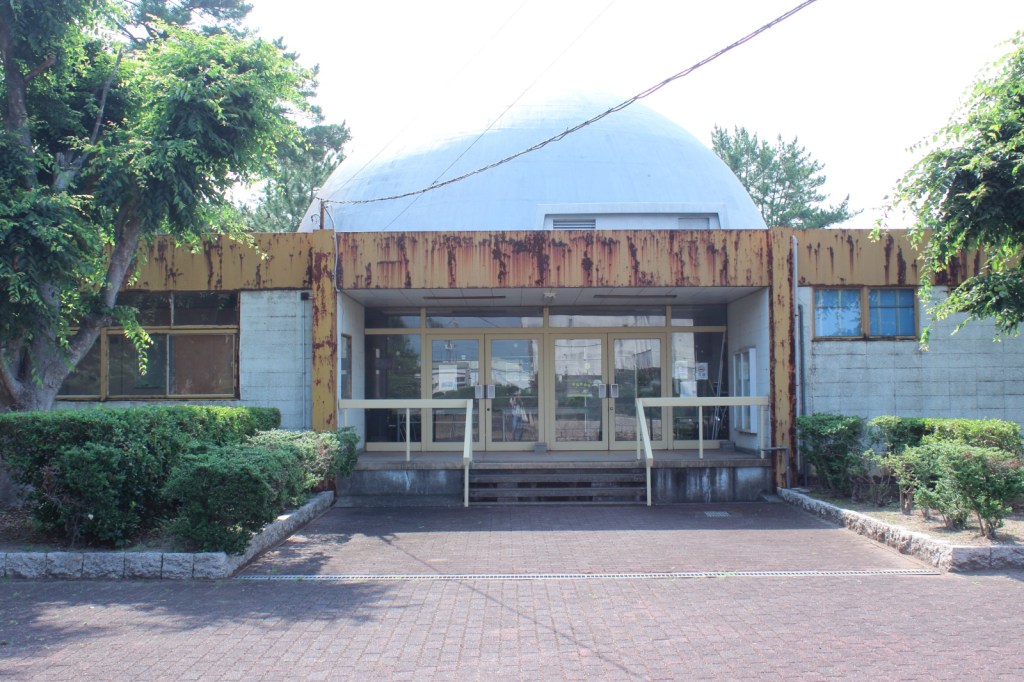

それは山口県の山陽小野田市青年の家に設置され今も現役で活躍しています。
YouTubeにもそれに関する報道の動画がありました。

ところが建物や投影機自体の老朽化で今年度(2022年度) いっぱいで閉館になるそうです。ということなので見られるうちに見に行ってきました。コロナ対応で座席数を絞って、事前申し込み。地元の家族連れとかが多い印象で、遠方からわざわざ訪れたプラネタリウムマニアは私だけだったかもしれません。投影は一部パワーポイントのスライド画像を交えながら基本は手動操作、生解説。

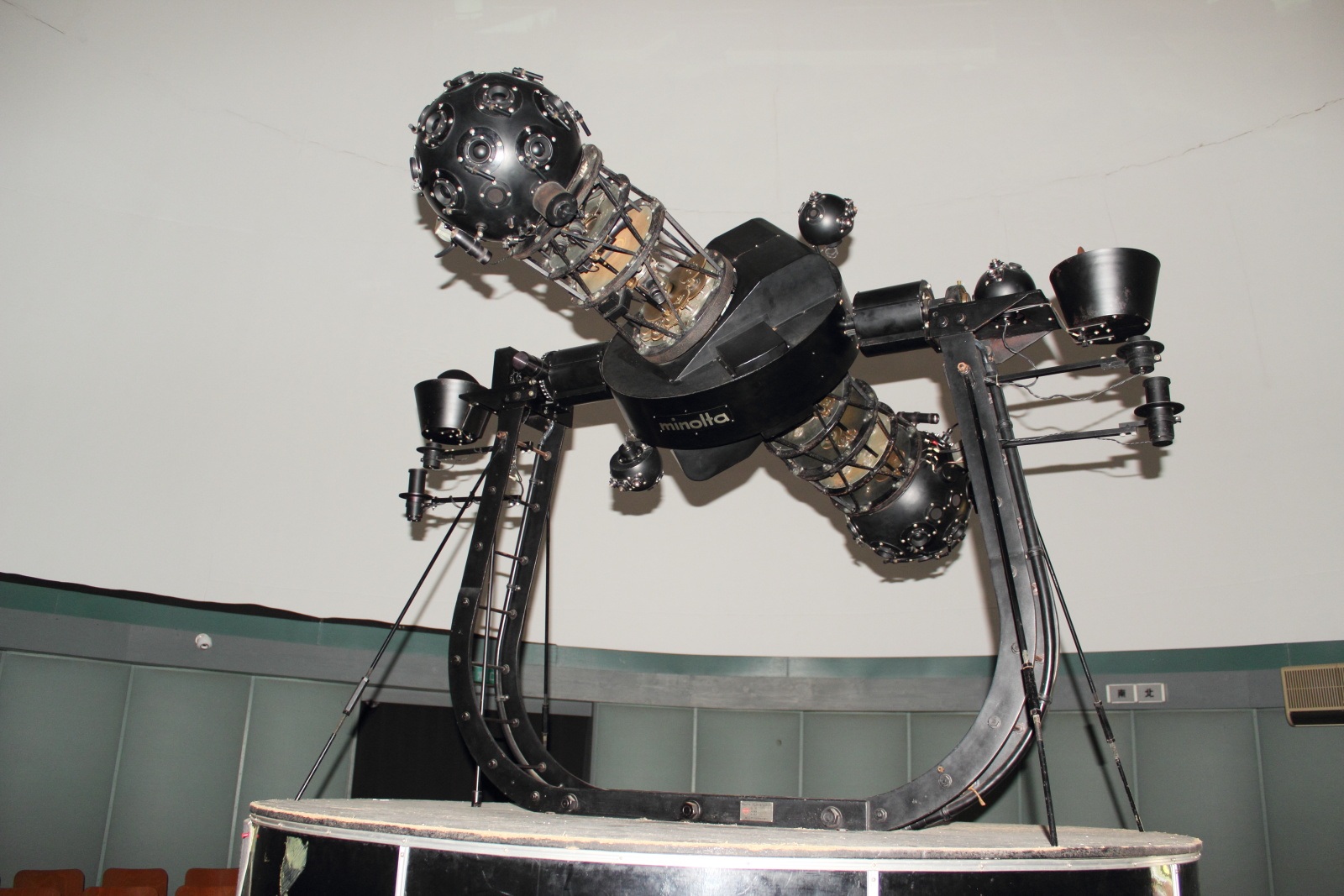

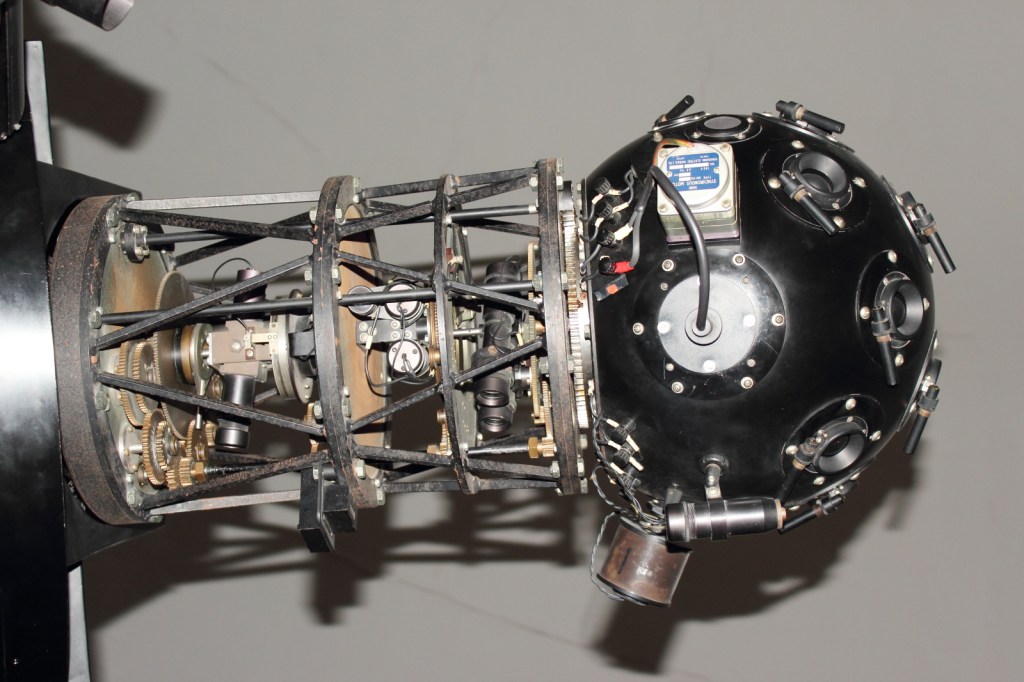

リンク先によれば全58台生産されたそうです。1990年代ころまで長きにわたって作られていて、おなじ「MS-10」と称していてもだいぶ変わってきています。一見してわかるのは色の違い。鴻巣のものは青っぽい色ですが、山陽小野田のものは黒で、見た目の印象がだいぶ違います。

黒いMS-10は奇しくも本州のもう一方の端の青森にもあって、10年以上前にそちらを見学した様子はブログに書きました。青森の方は1969年製造、見た目は大変良く似ています。ミノルタの二球式投影機で黒いのはこの二つ以外に見たことはありません。最近のインフィニウムΣ、コスモリープΣで黒色が復活していますが。

閉館後、製造元のコニカミノルタに引き取られて保存されるそうです。
恒星球用の白熱電球をもう製造していなくて入手できないことも閉館の理由だそうです。リンク先YouTubeの3:35あたりに出てくる電球の形は鴻巣用とは違うようで、鴻巣では電球が入手できないとはは聞いてませんし、よそでもまだMS-10は稼働していますし、なくなっては困ります。
山陽小野田の投影機が引退すると、MS-10としては青森の次に古いのが鴻巣になるようです。(国内においては。海外にあるかどうかは知りません。)

午前中に山陽小野田を見て、午後には隣の宇部市に移動して勤労青少年会館のプラネタリウムを見ました。毎週日曜日公開。夏休み中には平日にも投影するらしいです。

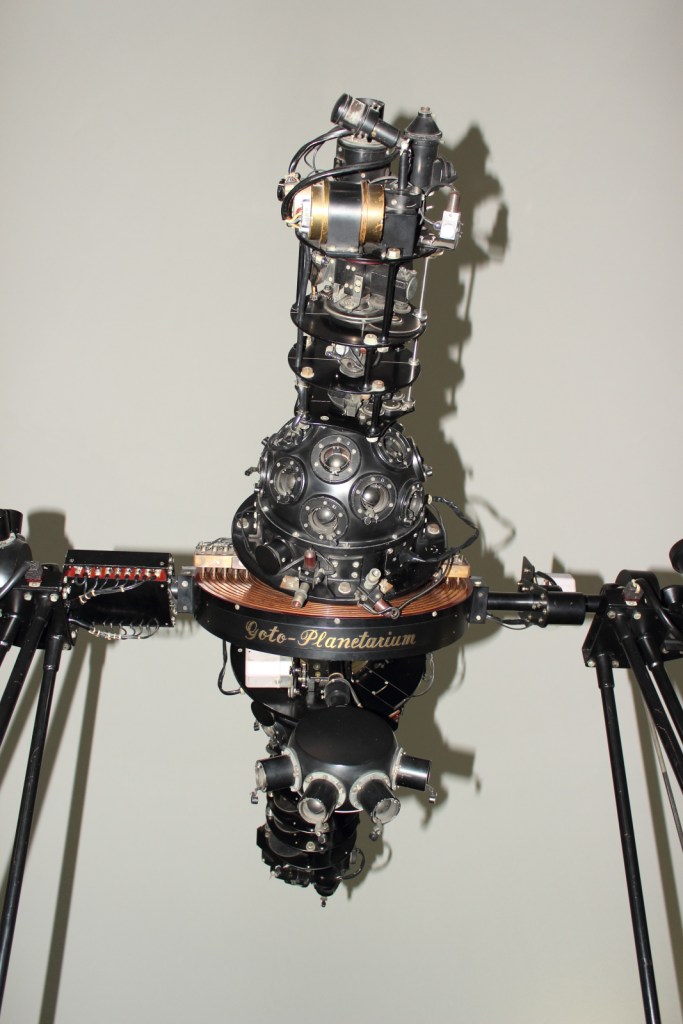

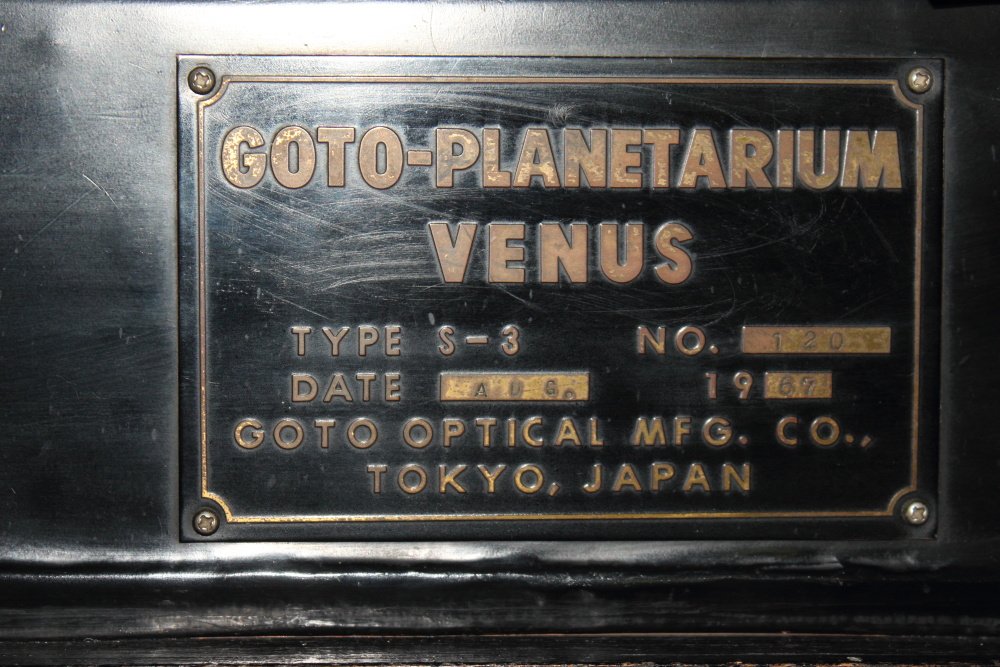

投影機は五藤光学S-3、1967年製。定期的に公開している国産機では最古とのこと。(明石市立天文科学館のツァイス(1960年)はドイツ製、東京海洋大学の五藤M-1(1965年)は学園祭の時のみ一般公開、上記山陽小野田(1966年)は年10回程度の不定期公開) 自動化されていないシンプルな機械。コンピューター化されているとコンピューター部分のほうが早く壊れる傾向があるようです。シンプルなメカだと強いし、ある程度の知識があればユーザー側でいじることができます。


決まったプログラムはなく客に合わせてアドリブで、マニュアル操作、肉声生解説。宇部天文同好会が指定管理者です。近く起きる天文現象やトピックに関する詳しい自作資料が用意されています(ホームページからもダウンロード可)。第一線の学者を呼んで講演会を開いたりなど勢力的な活動をされているようです。最近だとブラックホールの撮影をした本間希樹先生の講演が予定されているそうです。

科学館の中にあるプラネタリウムなら、天文学を専攻して学芸員の資格を持った専門職員を雇うこともできるでしょうが、単体の公立プラネタリウムだと、星やメカに特に詳しいわけでもない人がたまたま配属されることもあると聞きます。それなりに勉強はするが、ようやく慣れてきたころに異動で去って行って、また新しい人が配属されて、を繰り返すことがありがちとも。それよりはむしろ、マニアに任せて彼らの好奇心、探求心を原動力に好きにやってもらうのもありだと思いました。建物も投影機も古いですが、できるだけ続けてもらいたいです。

本州の端の隣り合った地方都市に二大メーカー、ミノルタと五藤の古いプラネタリウムがある偶然。

2021年7月18日 JAXA 美笹深宇宙探査用地上局

存在を知ったら、気になってしまい、梅雨明けを待って足を運んでみました。

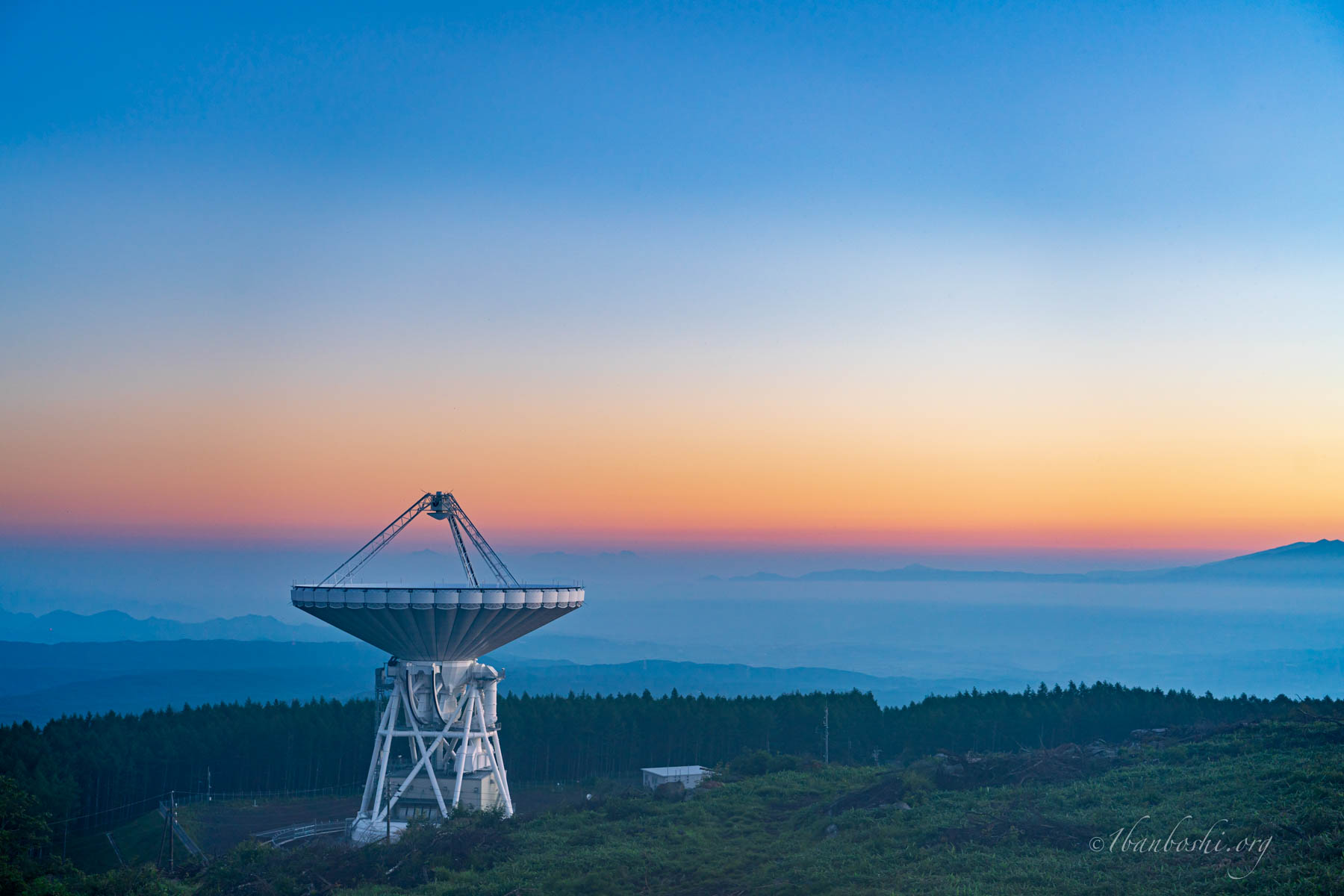

今年4月に運用開始したこのアンテナは、直径54m、重量2,200tと言う巨大なものです。
これまで30年余りにわたって働いてきた臼田宇宙空間観測所の後を継いで、「はやぶさ2」をはじめとする、深宇宙探査を支える地上局として、活躍するそうです。
ちなみに、天頂を仰ぐこの姿勢は、休んでいる姿です。

標高1,580m。人里離れたこの場所は、星空も美しいので、天の川とのショットも撮ってみました。

夜明けの様子も素敵でした。

北極点に……

1522229645178 - コピー

昨年の9月にいちばんぼしで訪問させていただいた、久喜総合文化会館のプラネタリウム。

楽しみにしていた春休み投映が始まりましたので、さっそく行ってきました。



1522229656802 (2)

今回のテーマは、北極!

ドームいっぱいに広がる星空、やわらかく心地よい生解説と幻想的な音楽。

普段は見られない北極の星たちの動き。

鮮やかなオーロラの映像も力強く、迫力があってとても素敵でした。

のんびりと北極の星空を楽しんだ、贅沢な時間になりました。



★余談ですが、初日に行った自分はきっといちばんぼしメンバー内でも一番乗りだろうと思っていましたが、どうやら自分よりひとつ早い回に、先輩メンバーが行っていたようです~。



イリジウム・フレア (12/11)

ふたご座流星群に備えてカメラのバッテリーなどを充電していたら、何か撮りたくなってきました。

s-IMG_0209
2017.12.11 18:11くらい  Iridium25

自宅からではそれほどの明るさではなかったので、フレアのセンターラインの方でどこか良い場所はないかな?と探してみると…ありましたよ。
プラネタリウムの研修でお世話になった久喜総合文化会館です。

もうちょっと東で光ってくれればいいのにな~と思いましたが、そればかりは無理ですね。
(この写真、建物がウニャ~っと曲がって見えますが、これはカメラのレンズのせいです。本当の建物はビシッと真っ直ぐ建っていますのでご心配なく。…心配しないね。)

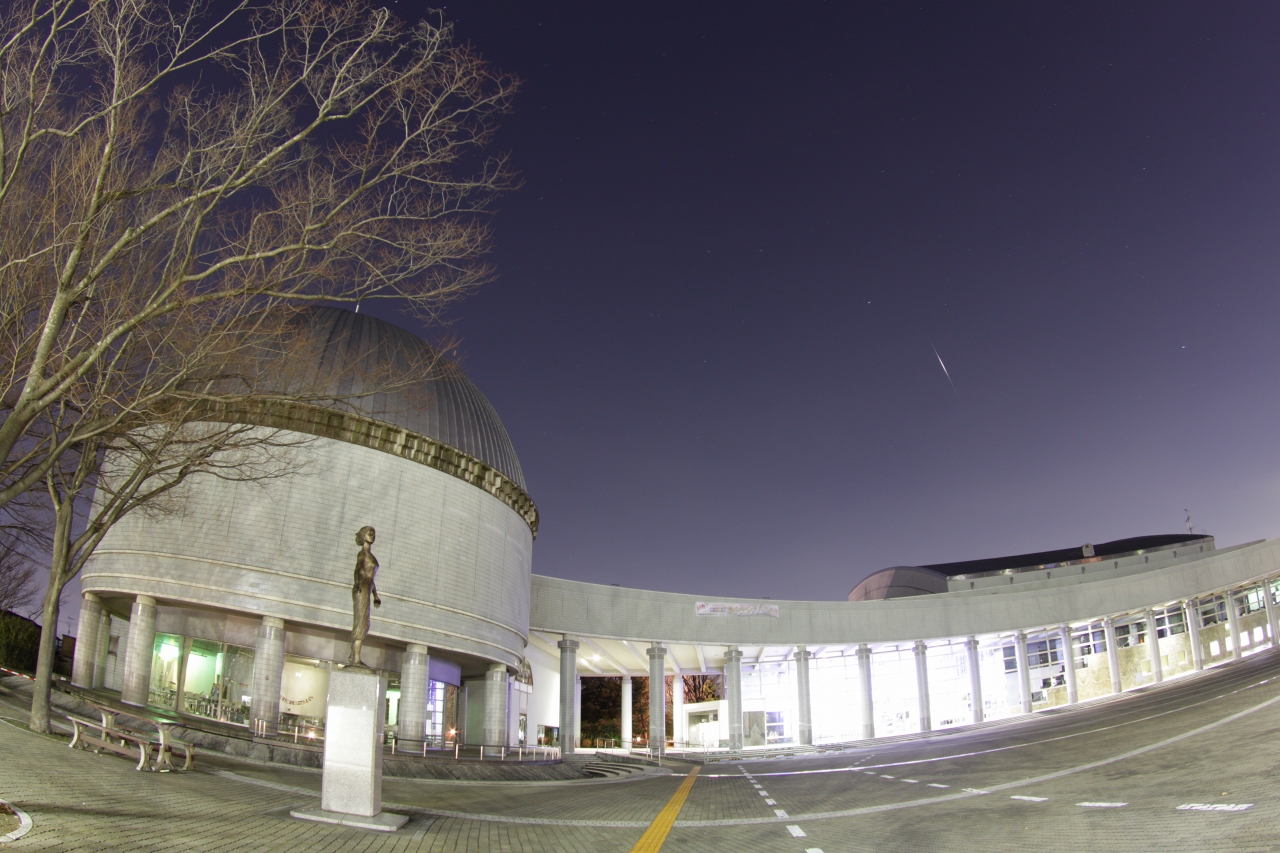

中央より右で流れ星のように写っているのがイリジウム・フレアです。
予報では-7等級でしたが、レンズが広角なのでパッとしない写りですねー。
イリジウム・フレアの左上の星はくじら座のしっぽのデネブカイトス、イリジウム・フレアのずっと右、同じ高さで写っているのがみなみのうお座のフォーマルハウトです。
ちなみに左の木の枝の中にすばるがいるんですけど、縮小された画像ではさすがに見つけるのは難しそうです。

⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄⛄

もうすぐ学校は冬休みですね。
久喜総合文化会館のプラネタリウムは24日から『冬休み全天周プラネタリウム』が始まります。
学校の長期休業期間限定の全天周番組。
今回はなんでしょう・・・楽しみです!
(おっと、宣伝してしまったぞ。)

府中市郷土の森博物館プラネタリウム訪問 2017年10月9日

この日は、現在の投影機、五藤光学研究所社製のGL-ATの最終日ということで、行ってきました。
まずは一般投影の最後の回「銀河鉄道の夜」を観賞。開始前には館長さんの挨拶あり。リニューアル後の投影機は、五藤の最新鋭・最高級機のケイロン3で、来年5月頃再オープンとのこと。
投影の前半は女性解説員による今夜の星空生解説、後半はKAGAYAスタジオ製作の全天周番組「銀河鉄道の夜」。綺麗な映像でした。

17時からは、事前申し込みの特別企画「プラネタリウム投影機GL-ATのひみつ」
この投影機は20m級の大型ドームに対応する、五藤光学製の二球式(恒星球[後述]が二つある)投影機で、約30年前から使われてきました。GLシリーズとしては日本では他に宇都宮と高崎にあります。(海外にはあるかどうか知りません)

GL-AT全体

まずは日の入りから星空が出るまで一通り投影。

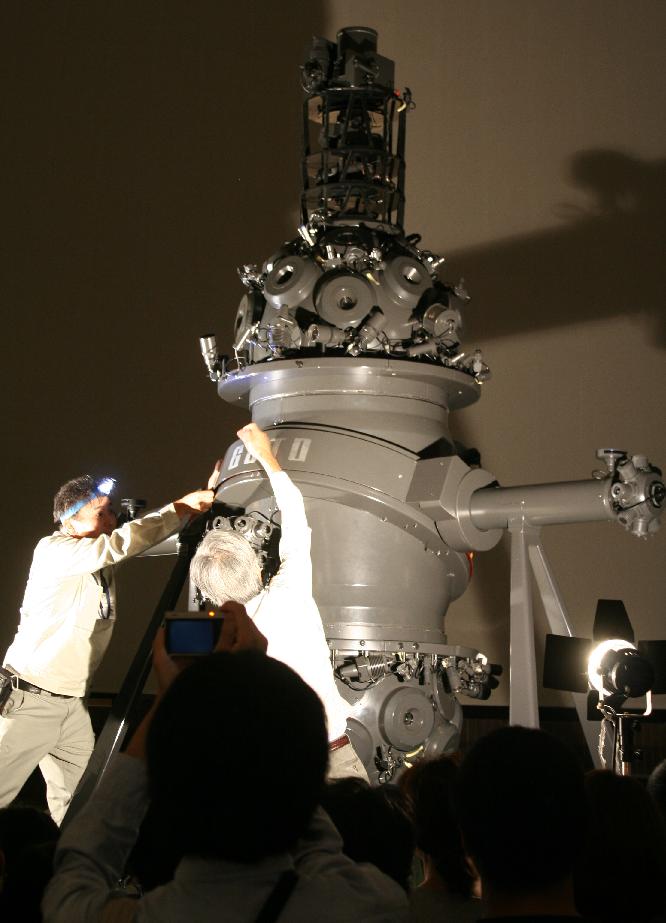

その後、本体を立てて照明を当て、五藤光学の技術者の方が説明をしながらカバーをはずしていきます。

分解開始
スリップリングが見えてきます。

分解後中央部拡大
スリップリングとは

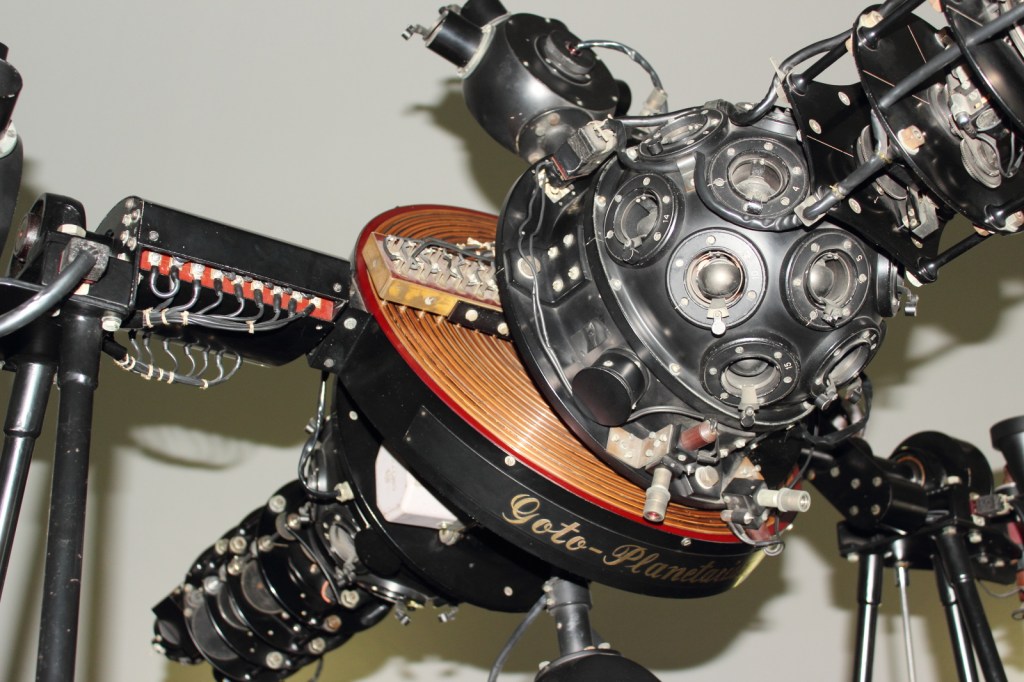

投影機のいろいろな部分が回転し、その先に電球やモーターがついていますが、直接電線でつなぐと回転したときに線がねじれてしまいます。そこで、同心円状の電極にブラシと呼ばれる部品を接触させて電力を供給しています。その部分をスリップリングといいます。古い投影機では、カバーがなくスリップリングむき出しのもののあります。

スリップリングむきだし

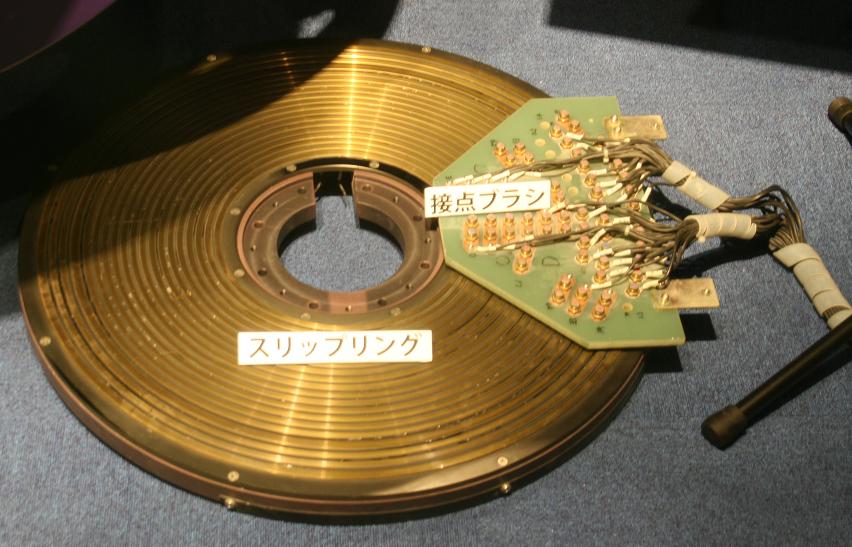

既に引退した投影機の展示されているスリップリング。

スリップリング展示

我が鴻巣のミノルタMS-10のスリップリング。

MS-10スリップリング

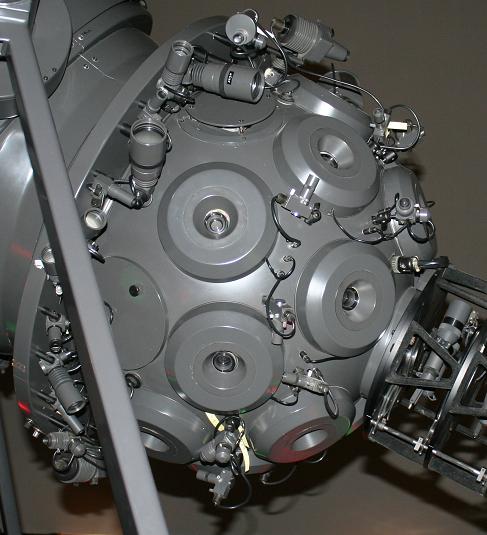

タコの吸盤のような形のものがたくさんついている二つの大きな球体が恒星球。

恒星球

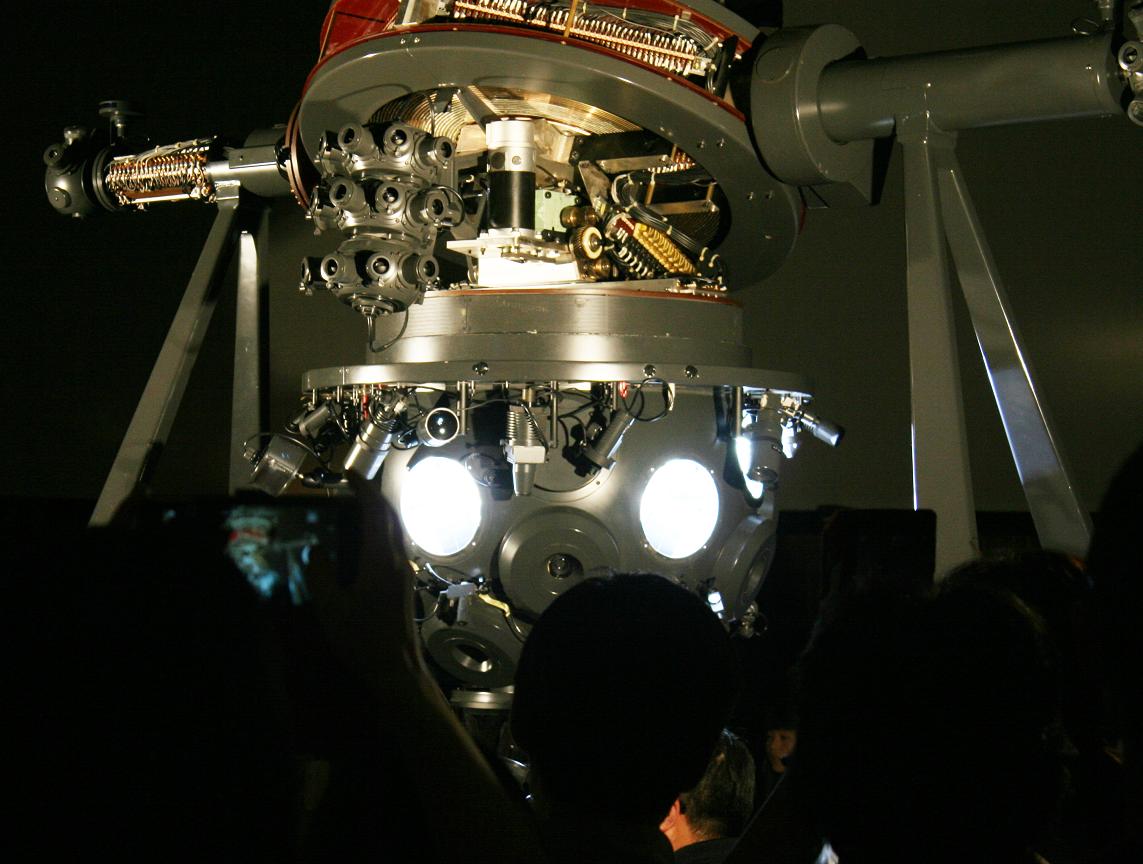

吸盤のようなもの一個一個が投影ユニットで、星の位置に相当する部分に星の明るさに応じた大きさの穴があいた恒星原盤を強力電球で照らして、レンズでドームスクリーン上に投影します。投影ユニットが全部で32個あり、空全体に星を映しています。それらをいくつかはずして、内蔵されている、地平線下に星が映らないようにするシャッターなどを見せてくれました。写真がないのが残念です。その状態で恒星電球を点灯。

恒星ランプ点灯

まぶしいです。メタルハライドランプと呼ばれる放電系の電球で、紫外線が出ているので直視しない方がよいとのこと。
恒星球の先に突き出しているのが、太陽、月、惑星の投影機が並ぶ「惑星棚」。

惑星棚

地球から見たときの複雑な惑星の動きを歯車の組み合わせで再現しています。月投影機は満ち欠けの機能があり、装置が複雑、大型になります。

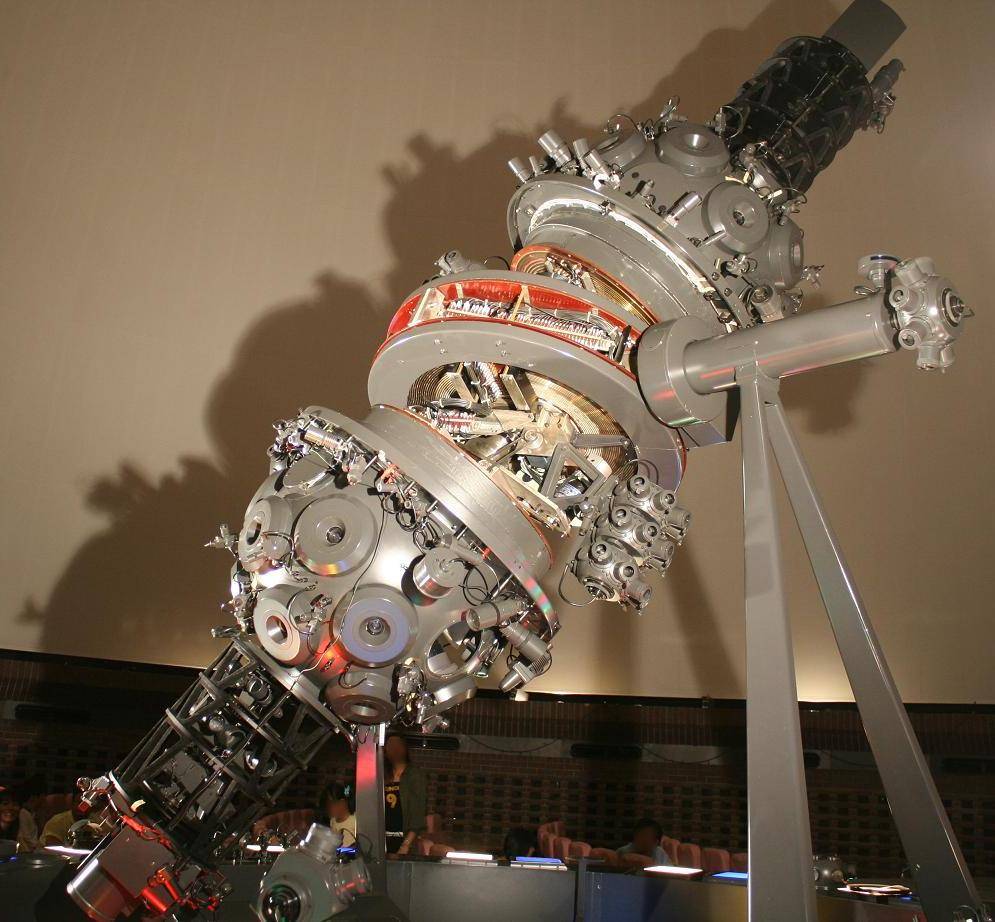

こちらが、イベント終了時の姿です。30年間お疲れ様でした。

分解後

この回は、他のプラネタリウムの顔見知りの解説員さんとか、有名プラネタリウム番組の監督さんとか、知り合いのマニアの人とか、話している内容からして関係者と思われる人とか、結構いらっしゃってました。

MS-10との比較

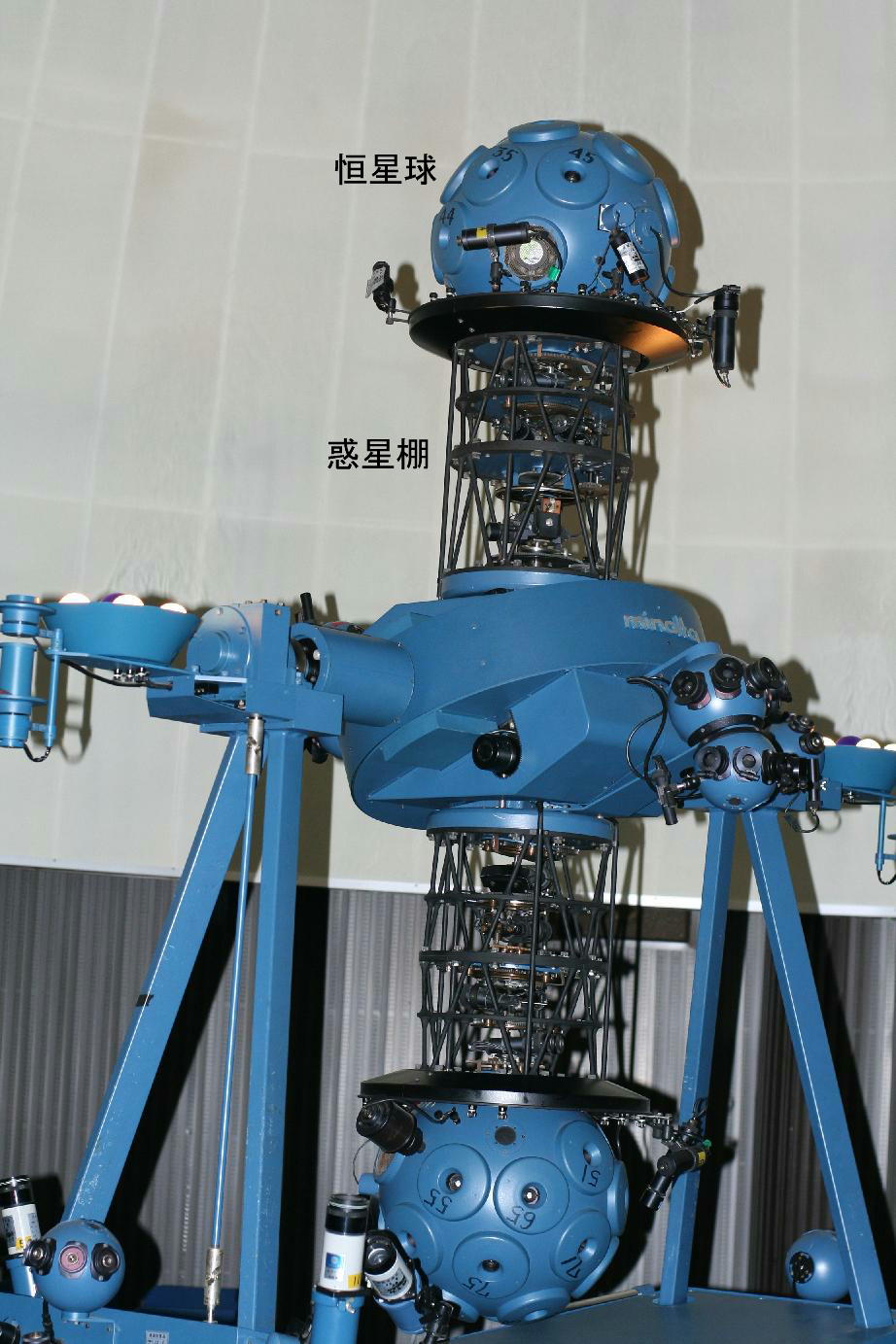

鴻巣のプラネタリウム投影機ミノルタMS-10は府中のとは逆に、中心に近いところに惑星棚が、その先に恒星球がついています。

MS-10全体

このタイプは、ダンベル型とか、最初に作ったメーカー名からツァイス型とか呼ばれます。それに対し府中のはモリソン型と呼ばれます。ちなみにモリソンとは、建設資金を提供した基金の名前で、元は人名なのでしょう。ツァイス型では惑星等の年周運動をさせるための伝達軸が惑星棚全体を貫いていますが、モリソン型では惑星棚が南北に分かれているので、それぞれ別のモーターを使い、電気的に同期させて動かしています。重量のある恒星球が中心に近いモリソン型が力学的には有利といわれています。
日本の二大メーカーでは、ミノルタ(現・コニカミノルタ)がツァイス型を、五藤がモリソン型を採用しています。この前訪問した久喜も五藤製でモリソン型。最近は惑星投影機を本体から分離し、恒星球が一つだけの一球式も増えています。府中の更新後のケイロン3も一球式。

参考文献 伊東昌市著「地上に星空を」裳華房1998年 絶版。アマゾンでは中古本にずいぶん高値がついている。

2017年9月24日 久喜総合文化会館プラネタリウム訪問

いちばんぼしメンバー総勢9名で「久喜総合文化会館プラネタリウム」を訪問。
プラネタリウム施設や全天周投映について、詳しく伺ってきました。

貴重な昼食時間を割いてくださって、とっても丁寧に教えてくれました。

IMG_2821

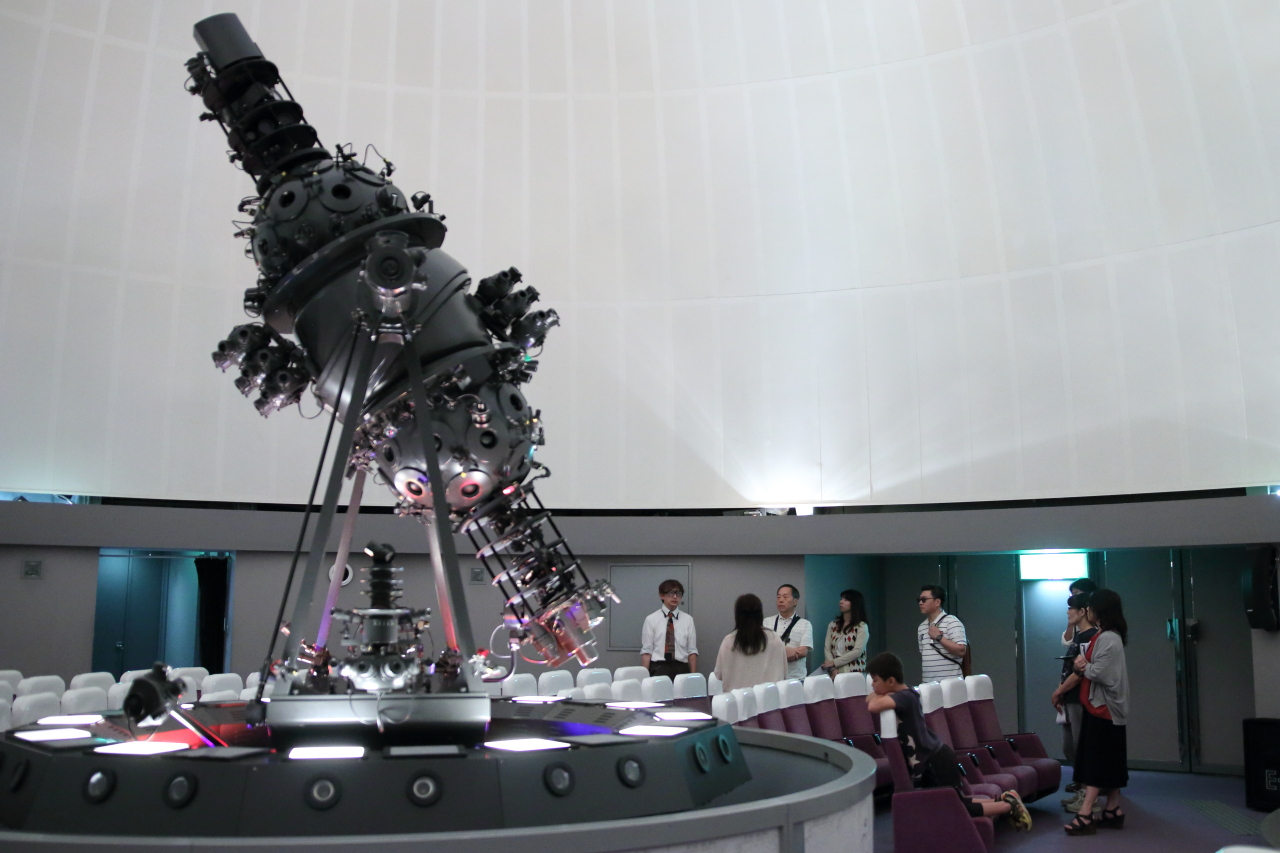

15mドームに据えられた、五藤光学 GM 2-AT

IMG_2856
ピットの中で回転する投映機

大人も子供も楽しめる様に幅広い話題を巧みに埋め込んだ、とっても流暢なプラネ解説に圧倒されました。
どなたか、よろしければ伺った内容など、投稿ください。

2017年8月 国立天文台野辺山と美ヶ原

国立天文台野辺山の特別公開に、足を運んでみました。

シロヨメナ?(天文台周辺にて)
IMG_2223s

10mミリ波干渉計
干渉計によるこの領域の観測の中心はアルマ望遠鏡(チリ)に移っているそうです。
ヒマワリも干渉計の一部みたい!?
IMG_2239s

45mミリ波望遠鏡
なんと総重量700t!
IMG_2251s

4:15 a.m. 美しの塔
未明のこの時間でも付近に5人くらいの人たちが。。。
Half-2351

4:35 a.m. 薄明のモミの木
標高約2000mの美ヶ原はなんと平安時代から放牧地として使われてきたという
Half-2374-2
